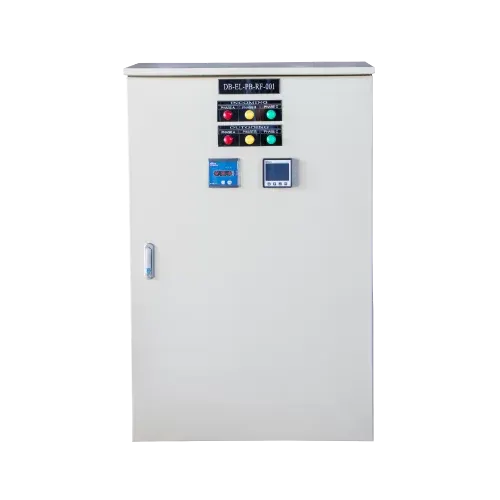

DB配电柜 – DB配电盘

DB配电盘 是用于低压电网的配电盘，英文为 (Distribution Board)。DB柜通常位于总配电柜 (MSB) 后面，以便它们可以支持为低压电网提供电力传输。额定电流可达1000A，为一组设备或终端设备（泵、电机、机械…）供电。
DB配电柜概述

DB配电柜用于民用和工业建筑，其功能是提供和保护电源，确保设备稳定有效地运行。DB配电盘安装在总配电柜MSB 之后或靠近负载，以支持为低压电网提供电力传输。

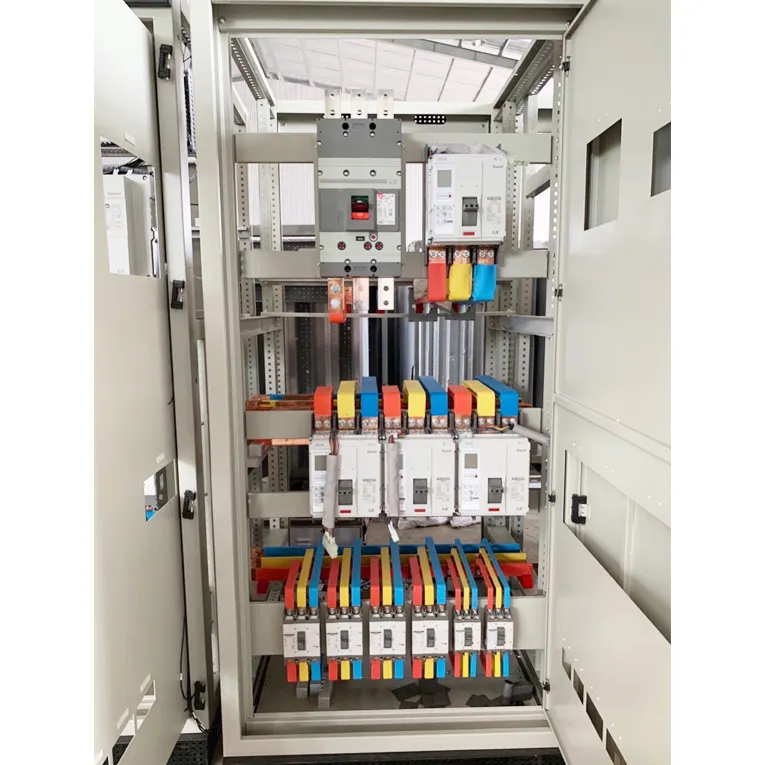

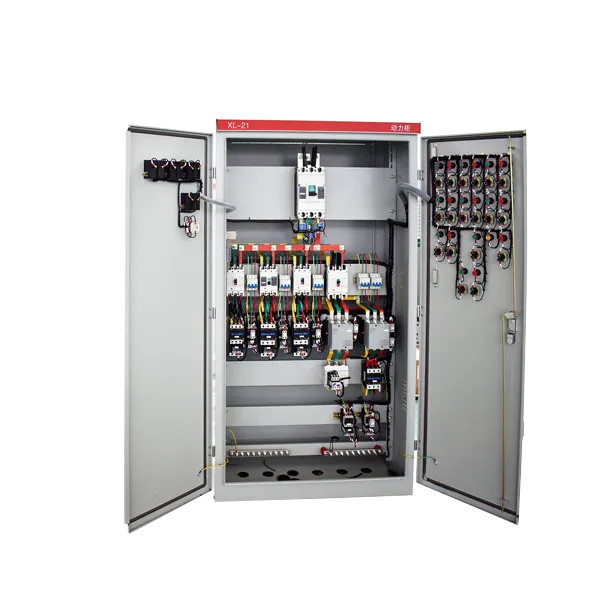

DB配电柜的结构

DB配电盘内部通常安装包括MCB/RCCB、相位指示灯、保险丝、电流表、电压表、缺相保护、补偿电容等设备。

柜体：采用静电喷涂黑色镀锌钢板或不锈钢（201、304不锈钢）制成，坚固耐用。

柜体尺寸：

• 柜体高度：450至2000 mm。

• 柜体深度：600-800-1000 mm。

• 柜体宽度：600-800-1000 mm

• 材料厚度：1.0mm、1.2mm、1.5mm、2.0mm。

结构：立式或壁挂式框架结构，钢板厚度1.2~2mm，双层门，后部和侧面可拆卸（对于框架式柜体），顶部和底部都有进出线口。

DB配电柜的应用

DB配电盘的主要功能是为机械系统、控制柜、泵系统等供电；对负荷电力系统进行开关和安全保护。

• 工厂、工业车间

• 购物中心

• 办公楼、公寓

• 医院、学校、港口、机场…

• 安装在变电站之后和总配电柜MSB之后

DB配电柜的优点

• 可扩展连接的设计。

• 防止电力系统机械磨损。

• 节约能源并有效保护同一电力系统中的电气设备。

• 柜内空间宽敞，方便进出线。

• 电路指示清晰。

• 最大负载为500A，母线可分段。

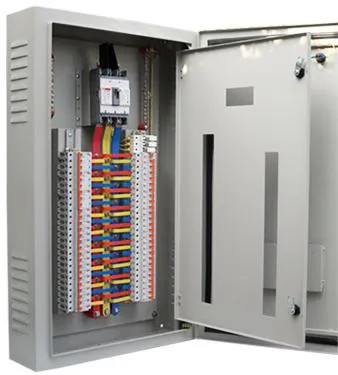

• 柜体可根据安装空间进行明装或暗装。

• 符合国际标准的设计。配电柜的输入端可安装各种设备，如：隔离开关、MCCB、MCB、ELCB或直接连接。

DB配电柜应使用哪些电气设备？

开关设备：

• 总ACB、MCCB：1250~6300A；产地：ABB/西门子/施耐德/LS…

• 分支MCCB：100~800A；产地：ABB/西门子/施耐德/LS…

母线系统：采用99.9%纯铜材料，进口自马来西亚/泰国…

测量仪表：Emic/VN测量仪表；指示灯、按钮、开关：施耐德/Idec/韩国…

黄家自动化——MSB总配电柜的供应商和制造商

黄家自动化是一家专业生产和供应总配电柜（MSB）、补偿电容柜、配电柜（DB）、电机控制柜、照明控制柜等的企业，服务于大小项目。

黄家自动化公司是北方自动化设备供应服务的领先企业，承诺产品具有高稳定性，确保最大限度地降低成本，更重要的是在运行过程中安全可靠，为客户带来产品和服务方面的满意度。

黄家自动化一直是各企业的信赖合作伙伴，并在各省市设有经销商网络：天津、河北、山西、山东…

• 拥有大型仓库，功率达1000 kW，随时准备快速满足客户需求

• 提供24/7“超速”服务，确保客户设备几乎不停机

• 灵活的“先更换，后手续”流程，在24小时内快速完成。

• INVT变频器提供24个月全面保修
