梁桥

1. 概念

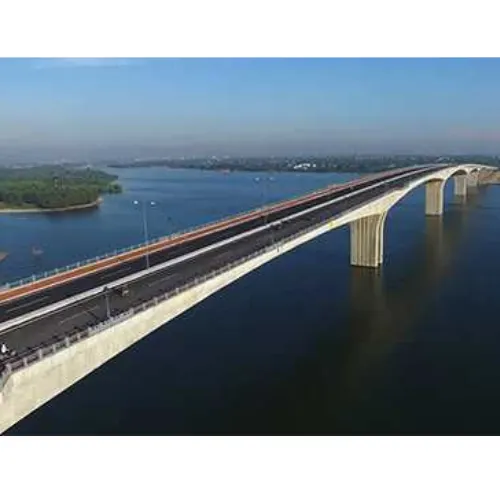

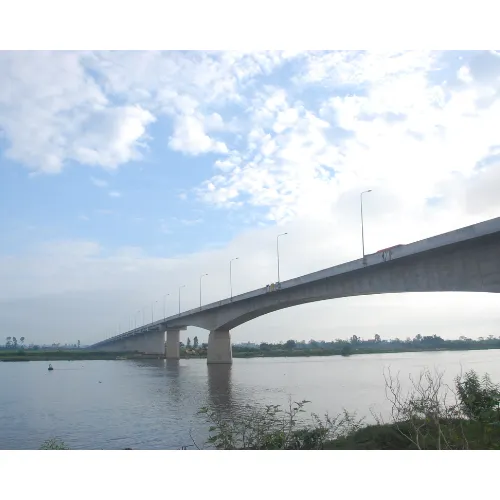

• 梁桥是指主要承重结构为横跨桥跨的梁，将桥面荷载传递到桥墩上的桥梁。

• 这是最简单和最常见的桥梁类型，通常用于短跨至中等跨度。

2. 主要结构

1. 桥面结构 (上部结构)

   • 主梁: 主要承重构件，可以是：

     • I型梁、箱梁、T型梁，采用混凝土或钢材。

     • 普通钢筋混凝土梁: 适用于短跨度 (≤ 20m)。

     • 预应力混凝土梁: 用于中等至大跨度 (20–50m，甚至100m)。

   • 桥面板 (桥面): 梁上的混凝土层，供车辆通行。

   • 横梁 (横梁、隔板): 连接主梁，防止扭转。

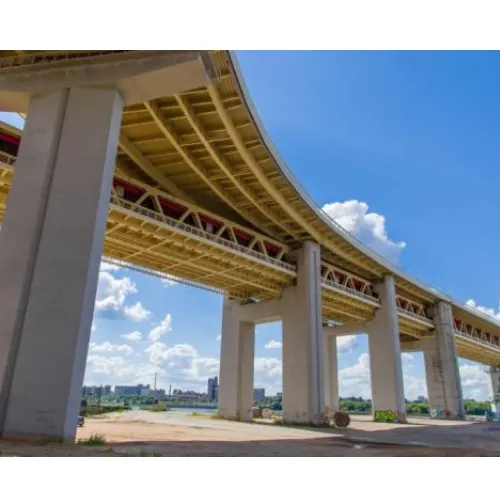

2. 下部结构

   • 桥墩: 支撑桥跨中间的梁端。

   • 桥台: 位于桥的两端，将荷载传递到基础。

   • 基础: 通常为钻孔灌注桩或筏式基础，取决于地质条件。

3. 附件及完成

   • 桥梁支座: 将梁的力传递到墩/台，允许梁因温度变化而膨胀和收缩。

   • 栏杆、伸缩缝、排水系统、照明系统。

3. 常用材料

• 普通钢筋混凝土 (RC): 用于梁板桥，短跨度 ≤ 20m。

• 预应力混凝土 (PSC): 目前最常用，跨度 20–50m，强度高。

• 钢材或钢-混凝土组合结构: 用于中等/大跨度，组装快速。

4. 应用范围

• 公路: 城市高架桥、农村桥梁、高速公路桥梁。

• 铁路: 预应力混凝土梁桥用于火车、地铁。

• 工业: 码头桥、引桥。

5. 优点 – 缺点

优点:

• 设计、施工简单，成本合理。

• 施工速度快 (许多预制构件，组装)。

• 易于维护。

缺点:

• 跨度长度受限 (预应力混凝土通常 ≤ 60m，钢梁 ≤ 100m)。

• 美观性不高 (容易给人沉重的感觉)。
