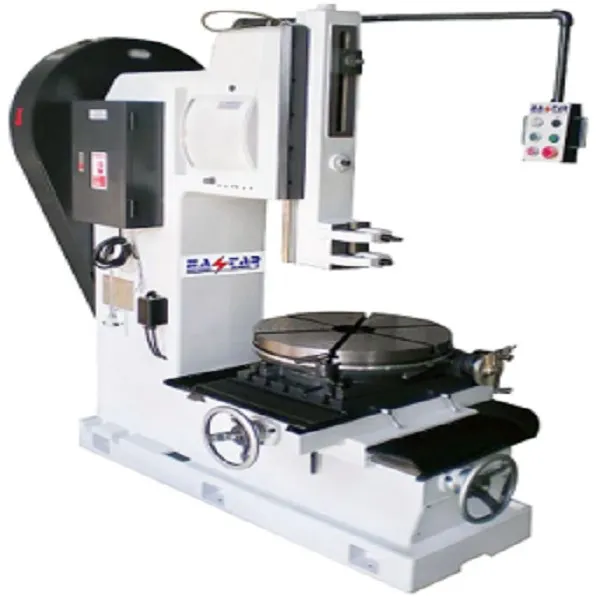

Máquina de ranurado CMC TS-300K 2016

Especificaciones técnicas

• Tamaño de la mesa de la máquina: Ø560 mm

• Longitud: 1880 mm

• Ancho: 1110 mm

• Altura: 1960 mm

• Motor del eje de fresado (máx./cont.): 5HP-4P/8P

• Carrera vertical de la mesa de trabajo: 460 mm

• Carrera de ranurado: 300 mm

• Número de ranurados por minuto: L:22-26-31-39 spm

• Carrera de ranurado vertical: 320 mm

• Ángulo de giro: ±30

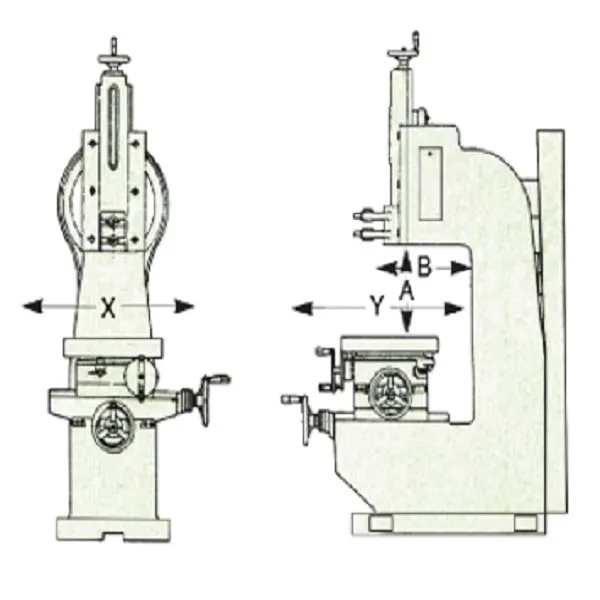

• Distancia entre la guía del poste y la mesa de trabajo: 365 mm

• Distancia entre el centro del poste y el cuerpo de la máquina: 510 mm

• Carrera sobre la mesa de trabajo: 460 mm

• Diámetro de la mesa: Ф75 mm

Detalles del producto

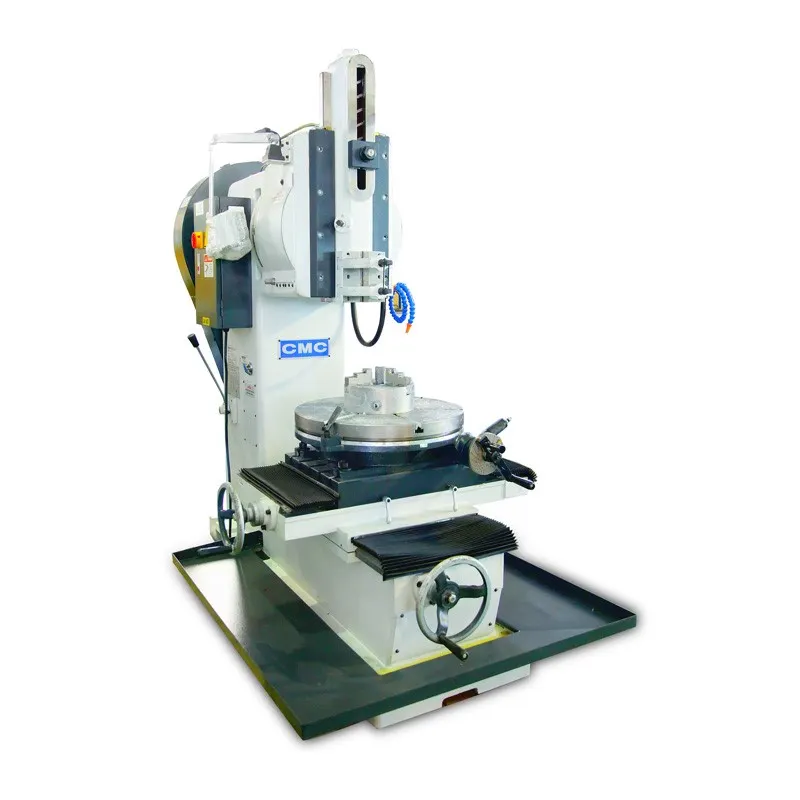

La máquina de ranurado CMC TS-300K, también conocida como máquina de ranurado de ranuras de la marca CMC, se fabrica en Taiwán. Se trata de una máquina especializada que se utiliza para el mecanizado de superficies planas, ranuras, ranuras escalonadas, ranuras de chaveta, ranuras externas, etc. Es la opción preferida por muchas empresas, ya que cumple con los requisitos de precisión y estabilidad en el mecanizado.

Características de la máquina de ranurado CMC TS-300K

La máquina de ranurado CMC TS-300K es un producto de calidad que puede realizar ranurados precisos gracias a la potencia de su motor, que alcanza los 5 HP.

La máquina de ranurado de ranuras importada directamente de Taiwán tiene una carrera de ranurado de hasta 300 mm y un cabezal de ranurado que se mueve linealmente en sentido vertical. El movimiento auxiliar es el movimiento lineal de la mesa de la máquina que porta la pieza en dos direcciones horizontales y vertical, y a veces hay movimientos circulares que se utilizan para mecanizar ranuras curvas.

Los movimientos de la máquina de ranurado vertical
La máquina de ranurado vertical CMC TS-300K corta de ida y vuelta en dirección vertical. La velocidad de corte siempre varía, por lo que durante el corte suele producirse un fuerte impacto. Después de un período de trabajo, hay un período de funcionamiento en vacío, por lo que se denomina ciclo doble.

El proceso de trabajo del cuchillo consiste en un movimiento de ida y otro de vuelta. En el movimiento de ida, el cuchillo corta el metal, mientras que en el movimiento de vuelta no funciona, por lo que la vida útil del cuchillo de la máquina de ranurado vertical siempre se mejora.

La CMC TS-300K tiene 4 componentes principales: el bastidor, el cuerpo de la máquina, el cabezal de corte y la mesa giratoria. La máquina de ranurado solo mecaniza superficies planas cortas y formadas, como los morteros de los troqueles. Ranurado de ranuras de chaveta en agujeros de bujes, engranajes, ranuras inclinadas… y también puede realizar ranurados de otras formas según las necesidades de la estructura de las piezas mecanizadas.

¿Cómo funciona la máquina de ranurado CMC TS-300K?

El movimiento principal de la máquina de ranurado CMC TS-300K es el movimiento lineal hacia arriba y hacia abajo del cabezal de ranurado, el movimiento de vaivén de la mesa de la máquina en la dirección de movimiento longitudinal, transversal y circular se realiza mediante un mecanismo mecánico e hidráulico. El movimiento principal se realiza mediante un motor de 5HP-4P/8P. La transmisión del movimiento se realiza a través de un sistema de correas trapezoidales hasta el sistema de bomba hidráulica. El sistema hidráulico asegura el ajuste de velocidad infinitamente variable del cabezal de ranurado dentro del rango de 22-26-31-39 spm. El ajuste del cabezal de ranurado en cuanto a la longitud de la carrera necesaria y la dirección se realiza cambiando las señales Y1; Y2.

El movimiento de la mesa de la máquina de ranurado es longitudinal, transversal y giratorio. El movimiento de la mesa se realiza manualmente mediante un volante con cadenas de accionamiento mecánico y se utiliza una escala graduada de 360 grados para girar la pieza en partes iguales.

Para realizar el ranurado en la máquina de ranurado CMC TS-300K, es necesario dominar el procedimiento correcto para que la máquina pueda desarrollar toda su productividad, lo que permite que las piezas mecanizadas alcancen la forma, el tamaño y el brillo superficial según los requisitos del cliente.
