Estructura de celosía: estructura de rejilla o cúpula

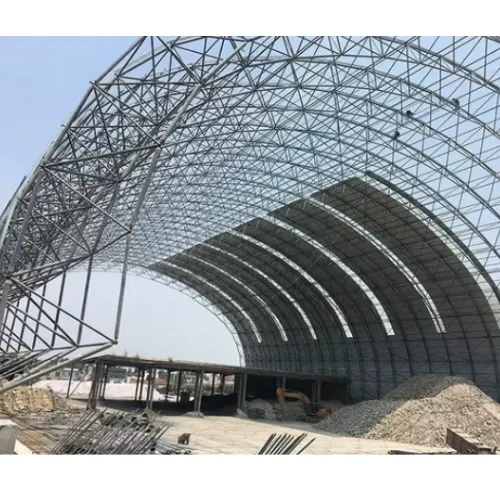

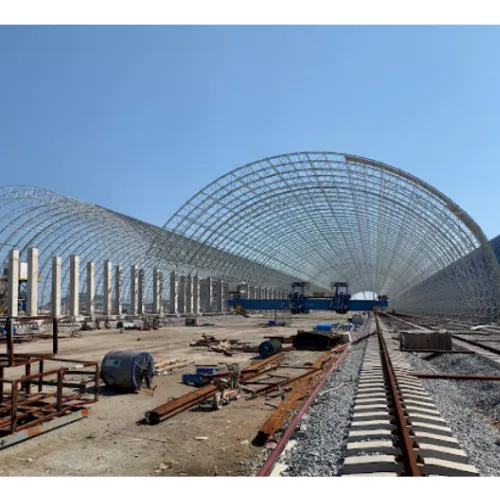

1. Estructura de celosía

• Concepto: Es un sistema de barras de acero (o aluminio, compuesto) conectadas en nodos para formar una red espacial tridimensional.

• Características:

  • Forma mallas triangulares, cuadrangulares o hexagonales → aumenta la rigidez general.

  • Distribuye la carga uniformemente en múltiples direcciones → alta resistencia para grandes luces.

  • La altura de la estructura suele ser de 1/20 a 1/30 de la luz (por ejemplo, luz de 60 m → altura de 2 a 3 m).

• Aplicaciones:

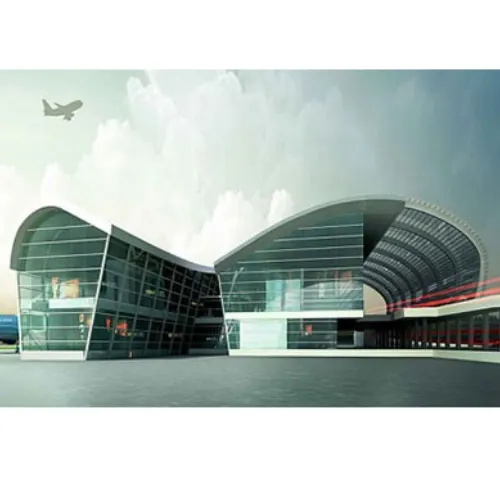

  • Pabellones deportivos, estadios, marquesinas de terminales de autobuses y aeropuertos.

  • Almacenes sin pilares intermedios, casetas de peaje, salas de exposición.

• Ventajas:

  • Supera grandes luces (40 – 100 m) sin pilares intermedios.

  • Peso ligero en comparación con el hormigón.

  • Alta estética, fácil de formar curvas, planas o combinadas.

• Desventajas:

  • Fabricación e instalación complejas.

  • Coste superior al de las estructuras de vigas y pilares convencionales.

2. Estructura de cúpula

• Concepto: Sistema estructural con forma de esfera o elipse, que transmite la carga uniformemente a los cimientos gracias a la flexión de la superficie.

• Características:

  • Barras de acero o paneles que forman la cúpula, generalmente basándose en el principio de estructura de cáscara (shell structure).

  • Puede ser una cúpula de una sola capa (sólo la barra exterior), o una cúpula de dos capas (con un marco auxiliar para aumentar la rigidez).

• Aplicaciones:

  • Estadios, pabellones deportivos, museos, teatros, centros de exposiciones.

• Ventajas:

  • Cubre grandes áreas, la luz puede llegar a los 150 – 300 m.

  • Muy estética, crea un icono arquitectónico.

  • Distribución uniforme de la fuerza → alta estabilidad.

• Desventajas:

  • Alto consumo de acero y alto coste.

  • Difícil construcción, requiere tecnología de instalación moderna.
