단상 내화 케이블 – 450/750V

1. 일반 정보

• 제품명: 단상 내화 케이블 – 450/750V

• 적용 표준: IEC 60331, IEC 60502-1, TCVN 5935-1

• 정격 전압: 450/750V

• 용도:

  • 화재 경보, 비상구, 비상등, 제어 시스템, 엘리베이터, 공장, 고층 건물 등 중요 전력 시스템에 사용됩니다.

  • 고온에서 작동하며, 화재 확산 방지 및 화재 시 유독가스 발생 감소 기능이 있습니다.

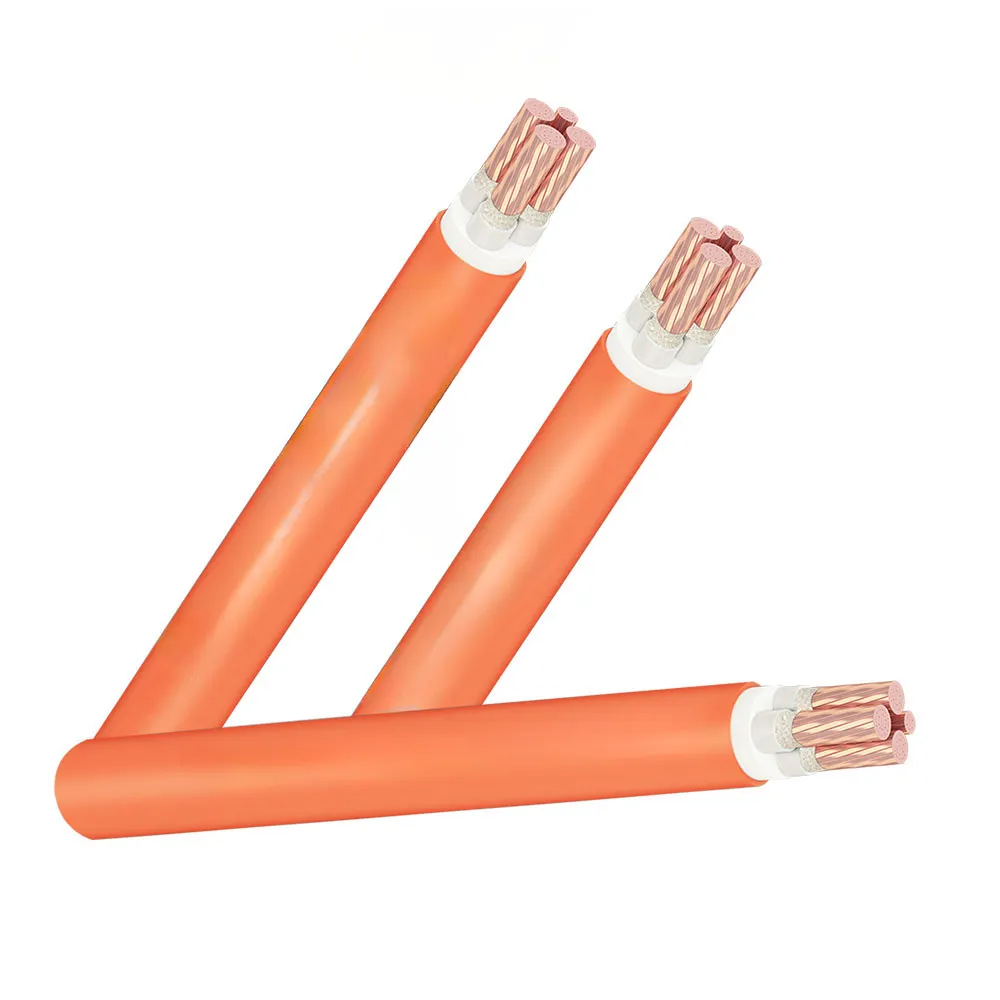

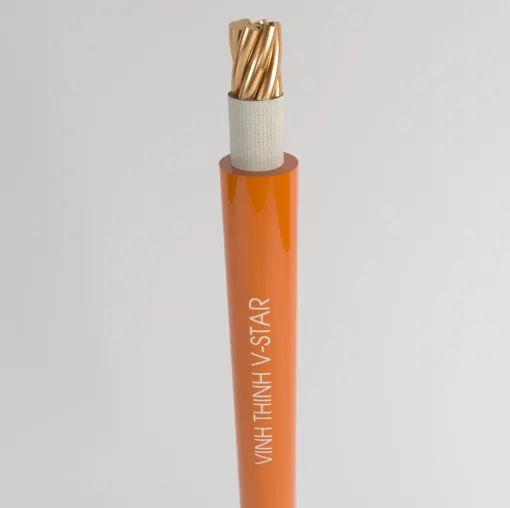

2. 케이블 구조

• 도체:

  • 연성 동선 (단선 또는 다심 연선)

  • 일반적인 단면적: 1.5mm², 2.5mm², 4mm², 6mm²,...

• 절연체:

  • 내화 마이카 또는 내화 XLPE/PVC 사용

  • 고온 내성, 화재 시 플라스틱 녹음 방지

• 외장:

  • 일반적으로 LSZH (Low Smoke Zero Halogen) – 저연, 무할로겐

  • 표준에 따라 내화 PVC 사용 가능

• 차폐 (선택 사양):

  • 알루미늄 박 또는 동 테이프 차폐 가능, 신호 안정성 보장

3. 기술 특성

• 연속 작동 온도: 70°C - 90°C (절연체 종류에 따라 다름)

• 과부하 최대 온도: 단시간 250°C

• 내화 시간: 표준에 따라 일반적으로 90 – 180분

• 내화 성능: 화재 확산 방지, 유독가스 발생 방지, 화재 발생 시 안전성 확보
